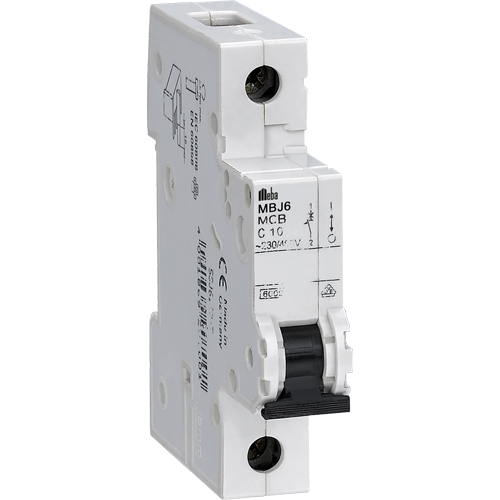

Interruptor de circuito MEBA MCB MBJ6El interruptor de circuito en miniatura en serie se aplica al sistema de distribución industrial, comercial, de iluminación y de la máquina eléctrica con AC415V, 50/60Hz, una corriente de trabajo con clasificación de hasta 100 A para proteger contra la sobrecarga y el cortocircuito.El elemento se instala en la base de montaje de tipo complemento.Es conformidad con los estándares GB10963, IEC60898.
Interruptor de circuito MEBA MCB MBJ6
Parámetros técnicos
| Tropicalización | Humedad relativa | 93% HR a 25 50% HR a 40 |
|
| Temperatura ambiente | -5 A 40 | ||
| Propiedades electricas | Clasificado a 40 | A | 6/10/16/20/25/32/40/50/63 |
| Voltaje de operación nominal a los 40 | Vac | 240/415 | |
| Frecuencia nominal | Hz | 50/60 | |
| Capacidad de interrupción a 230 V | kA | 6 | |
| Temperatura de funcionamiento | -5 A 40 | ||
| Grado de protección | IP20 | ||
| Número de polos | 1/2/3/4 | ||
| Sección transversal del conductor (mínimo permitido) | mm2 | 25 | |
| Número mínimo de movimientos de potencia | 4000 | ||
| Número mínimo de operaciones mecánicas | 8000 | ||
| Curva de operación | B/C/D | ||
| Curva de viaje actual | A | Tipo B: 3 A 5 en Tipo C: 5 A 10 en Tipo D: 10 A 14 en |
|
| Intervención característica | adjuntar | ||
| Tipo de ensamblaje | Para riel din 35 mm | ||
| Características | Bobina magnética: garantiza el cambio de cortocircuito, hablando dentro de los siguientes rangos: corriente de 5 a 10 veces calificado (tipo C), 3 a 5 veces corriente nominal (tipo B), de 10 a 14 veces corriente nominal (tipo D) | ||
| Bimetal: asegura el viaje de interruptor cuando se sobrecarga. | |||
| Cámara de arco: disipa efectivamente el arco eléctrico que se genera por los contactos de apertura del mecanismo de activación en presencia de una sobrecarga o cortocircuito. | |||
