Description

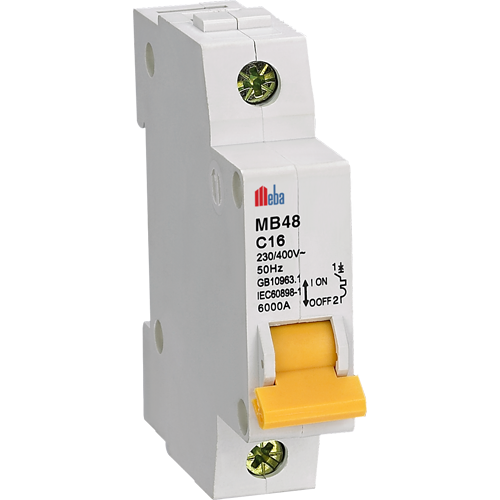

Meba MCB en el tipo MB48 eléctricoPuede proteger y controlar el circuito contra la sobrecarga y el cortocircuito, en la instalación del edificio, como casas, oficinas, complejo comercial, sistema de motor (curva D) e instalación industrial para conmutación, control, protección y regulación de circuitos eléctricos.También en paneles de engranaje de interruptores, aplicación ferroviaria y marina. Aplicación a la conexión de la barra de la barra del tipo de terminal y el pin/horquilla, protección contra la sobrecarga y el cortocircuito de cortocircuito alto Capacidad de cortocircuito
Parámetros
Meba MCB en el tipo MB48 eléctrico
Parámetros técnicos
| Tropicalización |
Humedad relativa |
|
93% HR a 25 |
| Temperatura ambiente |
|
10 A 60 |
| Propiedades electricas |
Clasificado a 40 |
A |
6/10/16/20/25/32/40/50/63 |
| Voltaje de operación nominal a los 40 |
Vac |
240/415 |
| Frecuencia nominal |
Hz |
50/60 |
| Capacidad de interrupción a 230 V |
kA |
6 |
| Temperatura de funcionamiento |
|
40 |
| Grado de protección |
|
IP20 |
| Número de polos |
|
1/2/3/4 |
| Sección transversal del conductor (mínimo permitido) |
mm2 |
25 |
| Número mínimo de movimientos de potencia |
|
4000 |
| Número mínimo de operaciones mecánicas |
|
10000 |
| Curva de operación |
|
B/C/D |
| Curva de viaje actual |
A |
5 A 10 en |
| Intervención característica |
|
adjuntar |
| Tipo de ensamblaje |
Para riel din 35 mm |
| Características |
Bobina magnética: garantiza el cambio de cortocircuito, hablando dentro de los siguientes rangos: corriente de 5 a 10 veces calificado (tipo C), corriente de 3 a 5 veces calificado (tipo B), corriente de 10 a 20 veces la corriente nominal (tipo D) |
| Bimetal: asegura el viaje de interruptor cuando se sobrecarga. |
| Cámara de arco: disipa efectivamente el arco eléctrico que se genera por los contactos de apertura del mecanismo de activación en presencia de una sobrecarga o cortocircuito. |
