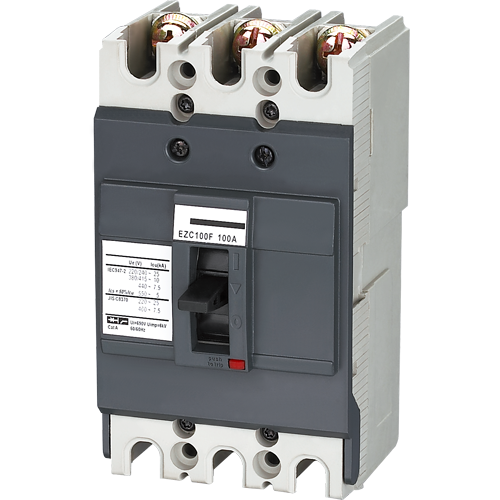

Interruptores de casos de moho EZC 100F

Categoría:

Descripción

1.La serie EZC-250F MCCB es una de las interruptores que adopta el diseño avanzado internacional, la tecnología de fabricación para desarrollar.

2.El voltaje aislante nominal es de 500 V, adecuado para AC 50Hz (60Hz), voltaje de trabajo nominal de 500V o debajo, la corriente de trabajo nominal es de 15a a 250a de circuito y se usa en la distribución de energía eléctrica.

3.Cumple con el estándar de IEC60947-2.

Clasificación:

1.Forma de instalación: montado verticalmente, instalación horizontal;
2.Mediante el uso del uso del disyuntor: protección de distribución, protección del motor;
3.De acuerdo con el modo de los puntos de cableado: cableado del panel frontal, cableado del panel posterior, conexión enchufable;
4.Según el modo de operación: manija de funcionamiento directo, giro externo las operaciones del mango, operación eléctrica;
5.Por distinción del tipo de liberación: liberación de acción instantánea (liberación magnética), liberación electromagnética térmica + (dúplex);liberación electrónica;
6.Número de postes: 3 polos, 4 polos;

Especificación

Type

EZC60E

EZC100B

EZC100D

EZC160D

EZC250D

Polos No.

3

3

3

3

3

Corriente nominal en (a)

15, 20, 25, 30, 40, 50, 60

15, 20, 25, 30, 40, 50, 60, 75, 80, 100

15, 20, 25, 30, 40, 50, 60, 75, 80, 100

125, 160

200, 225, 250

Voltaje de operación nominal UE (V) (50/60Hz)

500

500

500

500

500

UI (V) de voltaje de aislamiento nominal (v)

500

500

500

500

500

Voltaje de impulso nominal uimp (KV)

6

6

6

6

6

Categoría de utilización

A

A

A

A

A

Capacidad de ruptura limitada con calificación UCI (KA)

220/240V

7.5

25

25

85

85

380V

7.5

10

18

18

18

400V

7.5

10

15

15

15

Clasificación de ICS de capacidad de ruptura con calificación (%icu)

25

50

50

50

50

Condiciones de trabajo:
1. La altitud no superior a los 2000 m
2. La temperatura ambiente es de +40 ° CTO -5 ° C
3. El entorno ambiental está libre de peligro explosivo y aire o polvo, lo que puede causar corrosión de metal o debilidad del aislamiento.
4. El entorno ambiental está libre de erosión de lluvia o nieve.
5. Grado de pollación 3
6. Categoría de voltaje III

Característica del viaje:
La liberación termodinámica del interruptor tiene las ventajas del retraso de tiempo inverso, mientras que la liberación magnética de la operación instantánea como se muestra en la Tabla 2 (circuito de distribución) y la Tabla 3 (interruptor de protección del motor).

Dimensiones generales y de instalación:

EZC Series Overall & Installation Dimensions
