MEBA Digital Electric Front Meder instalado MB073PGes un tipo de nuevo estilo de alambre de alambre de cable de un solo estilo y medidor de vatio de vatio de energía, está diseñado sobre la base del medidor electromecánico de fase único DD862 original y absorbe completamente las nuevas tecnologías sobre el medidor electromecánico de nacionales y en el extranjero.El medidor concuerda completamente con los requisitos técnicos relevantes del medidor de energía activa de una sola fase de clase 2 estipulado en el estándar internacional IEC 62053-11.Puede medir y medir directamente el consumo de energía activa de 50Hz o 60Hz de la red de electricidad de CA de una sola fase, se usa para configurar la caja de medidor de puerta o fuera de la puerta.El medidor tiene un diseño novedoso, una estructura racional y puede mostrar el consumo total de energía por el registro mecánico de la rueda del tambor.Tiene características siguientes: alta sobrecarga, pérdida de energía, larga vida, apariencia engañosa, etc. Datos técnicos
Model
Exactitud
Voltaje de referencia (v)
Especificaciones actuales (a)
Corriente de inicio (a)
Rendimiento de aislamiento
Mb073pg
Clase 2
127 230
5(20) 10 (40) 20 (80) 30 (100)
0.025 0.05 0.1 0.15
Voltaje de CA 2kV por 1 minuto, Forma de onda de 1.2/50us voltaje de pulso 6kv
[/acc_item] [ACC_Item Title = «Instalación del diagrama“]
Dimensión para MB031al
Diagrama de cableado para MB073PG
Características
1. Board delantero Tres instalación fija, la cubierta está hecha de material de vidrio transparente de alta definición moldeado en general, la parte inferior del medidor y el terminal están hechos de material baquelita de calidad que es resistente a la humedad, retardante del fuego, a alta temperatura moldeada en general.Tiene las siguientes características: buena resistencia, alta rígida, apariencia engañosa, etc. 2. El marco del medidor adopta molduras de aluminio con excelente resistencia mecánica, estructura estable y anti-impacto. 3. Los componentes de voltaje y los componentes de corriente se usan de una estructura de doble aislamiento, tiene buenas características eléctricas. 4. Configuración estándar El cojinete inferior se utiliza del cojinete de doble gema, el cojinete orientado está hecho de arbusto de aleación de cobre de alta resistencia a la resistencia y aguja de acero inoxidable.Tiene las siguientes características: la vida útil y la fricción mínima, etc. pueden seleccionar el rodamiento de empuje magnético (el código de configuración del producto es PA) o suspensión magnética (el código de configuración del producto es PM). 5. Todo tipo de mecanismo de ajuste adoptan un mecanismo de cambio de paso.No es necesario ajustar el inicio y el arrastre del medidor que está terminado por el orificio anti-fijo del disco y conveniente para ajustar por los usuarios. 6. Configuración estándar de 5 dígitos Pantalla por registro mecánico de la rueda de batería, puede seleccionar la pantalla de 6 dígitos mediante el registro mecánico de la rueda del tambor (el código de configuración del producto es PJ). 7. Configuración estándar sin el dispositivo que pueda evitar retrógrado, puede seleccionar agregar la función de evitar retrógrado.(Especificado al ordenar). 8. COMPONENTE SINGUNO Medida de consumo de energía activa de cable de cable de una sola fase dos.Cumpliendo con el estándar IEC 62053-11. 9. Operación de conexión directa, hay dos tipos de cableado que puede seleccionar.Cableado de tipo 1B de configuración estándar, puede seleccionar el cableado Tipo 1A (el código de configuración del producto es pH). 10. Cubra de terminales de extensión, para proteger para usar la seguridad.
Galería

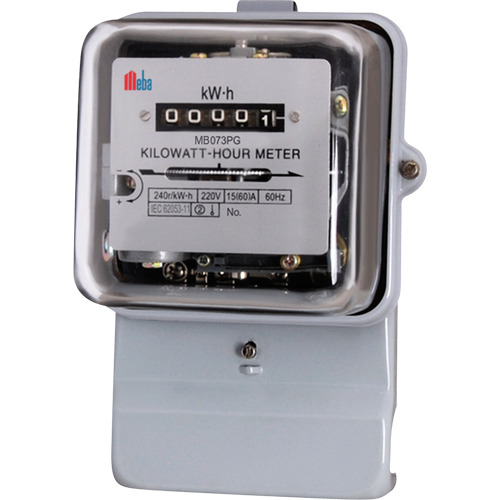

MEBA-DIGITAL METER MB073PG
