Description

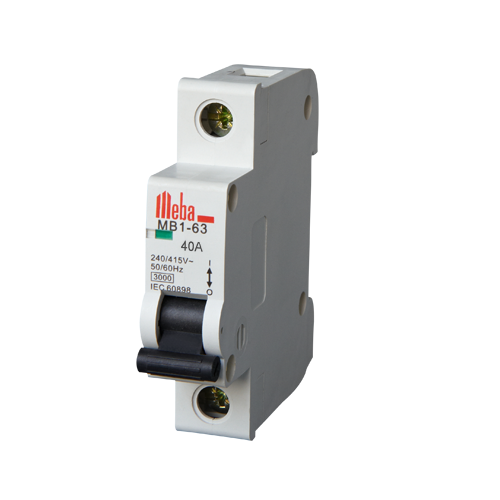

MEBA MCB y MCCB MB1-63-40A, este interruptor de circuito en miniatura de la serie es agradable en apariencia, razonable en estructura, sonido en funciones y alta capacidad de ruptura.Instalado con riel DIN estándar, es conveniente y fácil de usar.Se usa principalmente en la línea de AC 50/60Hz, voltaje de trabajo nominal a 240V/415V y la corriente nominal a 63a como protección contra sobrecarga y cortocircuito.Se puede utilizar como operación y cambio infrecuente.
Cumple con el estándar de GB10963 e IEC/EN60898.
Parámetros
MEBA MCB y MCCB MB1-63-40A
Parámetros técnicos
|
Clase de marco
|
63A
|
|
Voltaje de trabajo nominal
|
240V/415V
|
|
Frecuencia nominal
|
50/60Hz
|
|
Corriente de trabajo nominal
|
1、3、6、10、16、20、25、32、40、50、63a
|
|
Capacidad de fabricación y ruptura
|
6000A (6 ~ 40a) ， 4500A (50、63a)
|
|
Tipo de liberación
|
B、C、D
|
|
Poles
|
1、2、3、4p
|
|
Vida mecánica
|
20000
|
|
Vida eléctrica
|
4000
|
La característica de protección de la unidad de disparo en exceso
|
Secuencia
NO .
|
Liberar
|
Test
I/in actual
|
Estado de inicio
|
Tropiezo
time
|
Expected
resultado
|
|
1
|
B、C、D
|
1.13in
|
Estado frío
|
t≤1h
|
No tropezando
|
|
2
|
B、C、D
|
1.45 pulgadas
|
Empiece justo después
La serie no.
1 prueba
|
t＜1h
|
Tropiezo
|
|
3
|
B、C、D
|
2.55 pulgadas
|
Estado frío
|
1S ＜ T ＜ 60S
|
Tropiezo
|
|
4
|
B
C
D
|
3In
5In
10In
|
Estado frío
|
T≤0.1s
|
No tropezando
|
|
5
|
B
C
D
|
5In
10In
20In
|
Estado frío
|
t ＜ 0.1s
|
Tropiezo
|
Dimensiones (mm)
Curva de características
