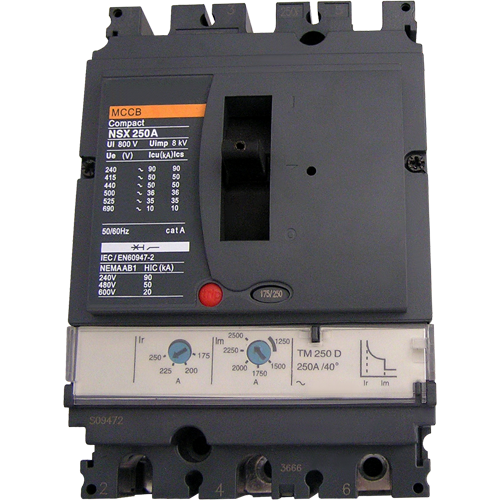

MCCB Square D Circuiters NSX 250A

Categoría:

Descripción

Especificación

Solicitud:

1. Serie NS Compact MCCB El voltaje aislante nominal es de 750V, adecuado para AC 50Hz (60Hz), voltaje de trabajo nominal 690V o debajo, la corriente de trabajo nominal es de 12.5A a 1250A de circuito.

2. Utilizado en la distribución de energía eléctrica, y la ruptura no frecuente en las condiciones normales, protegiendo la corriente y el equipo de la sobrecarga y el bajo voltaje, el interruptor de circuito con corriente de marco nominal 400A o menos se puede usar en el arranque no frecuente del motor, rompiendo durante el trabajo,Protección del motor de sobrecarga, cortocircuito y bajo voltaje.

3. El producto se ajusta al estándar IEC60947-2.

Clasificación:

1. forma de instalación: montado verticalmente, instalación horizontal;
2. Mediante el uso del uso del interruptor del circuito: protección de distribución, protección del motor;
3. De acuerdo con el modo de los puntos de cableado: cableado del panel frontal, cableado del panel posterior, conexión enchufable;
4. Según el modo de operación: manija de funcionamiento directo, giro externo las operaciones de manija, operación eléctrica;
5. por distinción del tipo de liberación: liberación de acción instantánea (liberación magnética), liberación térmica + electromagnética (dúplex);liberación electrónica;
6. Número de postes: 3 polos, 4 polos;

Accesorios

Meba-NS-Accessories



Accesorios Voltaje de funcionamiento nominal Consumo Por tipo
Levantar Sellar
Lanzamiento de derivación (MX) 24V <10VA <5VA NS-100 ~ 630
100V
220/230V
380/400V
Liberación de bajo voltaje (UN) 220/230V <10VA <5VA
380/400V
Accesorios Voltaje de funcionamiento nominal Corriente operativa nominal Por tipo
AC12 AC15
Contacto auxiliar (de) 380/400V 6 3 NS-100 ~ 630
Contacto de alarma (AL) 380/400V 6 3

Mango giratorio

◆ a.Mango rotativo directo
Grado de protección: IP40
Función:
1) idoneidad para el aislamiento
2) Indicación de tres posiciones 0 (apagado) I (encendido) y tropezado
3) Presione Push to Trip?
4) Visibilidad y acceso a la configuración de la unidad de viaje
5) El disyuntor se puede bloquear en la posición de apagado por uno a tres candados, diámetro de 5 a 8 mm (no suministrado)
◆ b.Mango rotativo extendido
Grado de protección: IP55
Función:
1) idoneidad para el aislamiento
2) Indicación de tres posiciones 0 (apagado) I (encendido) y tropezado
3) Visibilidad y acceso a la configuración de la unidad de viaje cuando la puerta está abierta
4) La abertura de la puerta se evita cuando el disyuntor está encendido
5) El disyuntor se puede bloquear en la posición de apagado por uno a tres candados, diámetro de 5 a 8 mm (no suministrado).El bloqueo evita la apertura de la puerta de la tableta
Instalación: el disyuntor se puede montar verticalmente, horizontalmente o plano sobre la espalda sin ninguna reducción de características.
FIJO: Montaje en placa posterior, montaje en rieles
Conexión: Conexión del panel frontal, conexión de panel negro, conexión enchufable

Parámetros técnicos

Especificación:

Type Pole No. Voltaje aislante nominal (V) Voltaje de operación nominal (V) Capacidad de ruptura de cortocircuito de alta calificación UCI (KA) a 380/415V Servicios con calificación Capacidad de ruptura de cortocircuito ICS a 380/415V (KA) Rendimiento de operación Categoría de utiliza-tim
ON OFF
NS-100N 3, 4 polos 750 690 y abajo 25 25 1500 8500 A
NS-100H 70 70
NS-100L 150 150
NS-160N 36 36 1000 7000
NS-160H 70 70
NS-160L 150 150
NS-250N 36 36 1000 7000
NS-250H 70 70
NS-250L 150 150
NS-400N 45 45 1000 4000
NS-400H 70 70
NS-400L 150 150
Ns-630n 45 45 1000 4000
NS-630H 70 70
NS-630L 150 450
NS-1250N 3 polo 50 37.5 1000 4000
NS-1600N 50 37.5

Note:
1. El interruptor N-pole no tiene protección que cierre y se abre con los otros tres polos.
2. El tipo de magnético térmico para NS-400/630 no tiene cuatro polos.

Dimensión de esquema e instalación:

meba-outline-and-installation-dimension

Unidad de viaje Parámetro técnico principal:

Type Corriente nominal en (a) Note
NS-100 12.5,16,20,25,32,40,50,63,80,100 T ajustable (0.8-1in)
M ajustable (5-10 pulgadas)
NS-160 16,20,25,32,40,50,68,80,100,125,160
NS-250 160,180,200,225,250
NS-400 315,350,400
NS-630 400,500,630
NS-1250 800,1000,1250 T ajustable (0.8-1in)
M fijo
NS-1600 1000,1250,1600
