Description

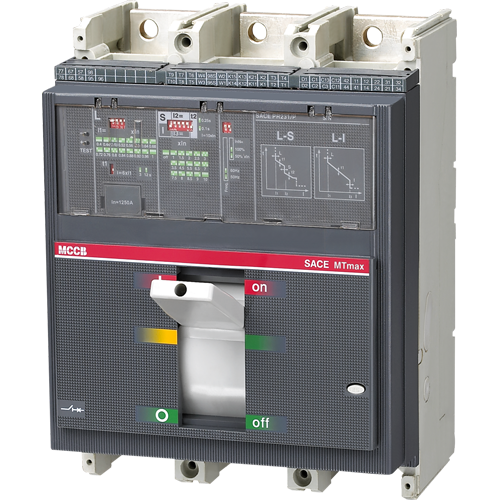

1. El interruptor de casos moldeados de la serie MTMAX es el modelo durado, adecuado para el circuito CA 50Hz/60Hz, voltaje nominal hasta AC 660V, corriente de operación nominal de hasta 1600A.
2. Cuenta con una estructura normal, rendimiento confiable, alta capacidad de ruptura, utilizada para la distribución de energía y proteger el circuito y el equipo eléctrico contra la sobrecarga y el cortocircuito.
3. Cumple con el estándar de IEC60947-2.
Clasificación:
1. forma de instalación: montado verticalmente, instalación horizontal;
2. Mediante el uso del uso del interruptor del circuito: protección de distribución, protección del motor;
3. De acuerdo con el modo de los puntos de cableado: cableado del panel frontal, cableado del panel posterior, conexión enchufable;
4. Según el modo de operación: manija de funcionamiento directo, giro externo las operaciones de manija, operación eléctrica;
5. por distinción del tipo de liberación: liberación de acción instantánea (liberación magnética), liberación térmica + electromagnética (dúplex);liberación electrónica;
6. Número de postes: 3 polos, 4 polos;
Especificación
| Type |
Corriente nominal (a) |
Poleno |
Voltaje de operación nominal (V) |
Capacidad de ruptura de cortocircuito final (KA) |
Break Circuit Breaking (KA) |
| AC380V (400) |
AC660V (690) |
DC250 |
AC380V (400) |
| TM6-125S |
12.5,16,20,25,32,40,50,63,80,100,125 |
2P
3P
4P
|
≥30 |
15 |
– |
– |
7.5 |
| TM6-125H |
25 |
– |
20 |
16 |
| TM6-160S |
16,20,32,40,50,63.80,100,125,160 |
380V
660V
|
35 |
8 |
20 |
18 |
| TM6-160H |
50 |
10 |
40 |
25 |
| TM6-250S |
100,125,160,180,200,225,250 |
35 |
10 |
40 |
18 |
| Tm6-250h |
50 |
16 |
40 |
30 |
| Tm6-400s |
200,225,250,315,350,400 |
35 |
16 |
18 |
18 |
| TM6-400H |
65 |
25 |
48 |
48 |
| TM6-630S |
400,500,630 |
50 |
20 |
30 |
30 |
| TM6-630 |
80 |
30 |
60 |
60 |
| Tm6-800s |
500,630,700,800 |
50 |
20 |
30 |
30 |
| TM6-800H |
80 |
30 |
60 |
60 |
| TM6-1250S |
500,600,630,800,1000,1250 |
50 |
10 |
35 |
37 |
Condiciones de trabajo:
1. La altitud no superior a los 2000 m
2. La temperatura ambiente es de +40 ° CTO -5 ° C
3. El entorno ambiental está libre de peligro explosivo y aire o polvo, lo que puede causar corrosión de metal o debilidad del aislamiento.
4. El entorno ambiental está libre de erosión de lluvia o nieve.
5. Grado de pollación 3
6. Categoría de voltaje III
Característica del viaje:
La liberación termodinámica del interruptor tiene las ventajas del retraso de tiempo inverso, mientras que la liberación magnética de la operación instantánea como se muestra en la Tabla 2 (circuito de distribución) y la Tabla 3 (interruptor de protección del motor).
